Jablotron JA-116H

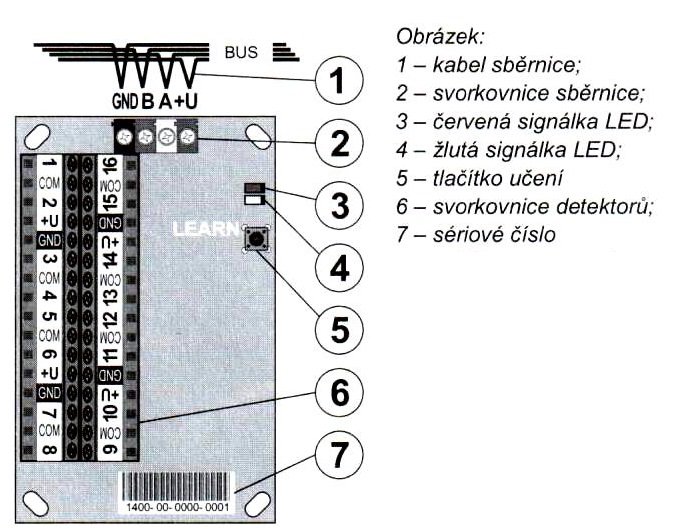

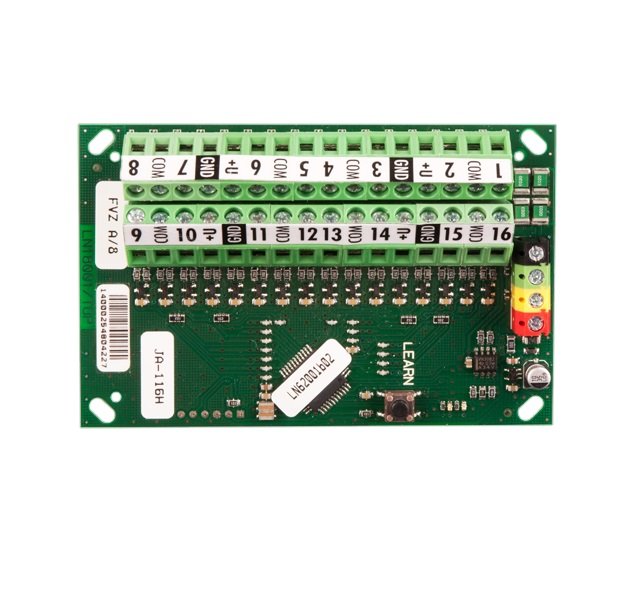

JA-116H je 16 vstupový sběrnicový expandér. Způsob zapojení lze zvolit pro každý vstup samostatně a určit jej na kartě Vnitřního nastavení modulu.

Nadstandartní vlastnosti modulu JA-116H

Nastavení aktivace modulu:

• Provádí se programem F_Link.

Vnitřní nastavení modulu:

• Indikace LED při aktivaci: signalizuje LED diodou změnu stavu na kterémkoliv vstupu (aktivaci i deaktivaci)
• Hodnota vyvážení: Zvolená hodnota vyvažovacího odporu R je závazná pro všechny vstupy modulu. Lze volit jednu z hodnot: 1k, 2k2, 4k7, 5k6, 10k. Volba je přístupná jen pro jednoduše a dvojitě vyvažovaný vstup.
• Volba vstupu 1 až 8 a Vstup 9 až 16: Vypnutý / zapnutý, vyvažovaný, roleta, dvojitě vyvažovaný.
• Inverzní reakce vstupu: zapnutím vstupu se změní logika vstupu z NC na NO.
• Impulzní: Z výroby je nastavena reakce stavová, vstup reaguje na rozpojení i sepnutí obvodu.Označením lze nastavit reakci poze na rozepnutí (vstup se do 2s. Uvede do klidového stavu).
• Zpoždění reakce vstupu: Časový filtr pro zvýšení odolnosti k falešné aktivaci 0,5s až 300s. Určuje, jak dlouho musí být aktivní vstup, aby došlo k zaznamenání aktivace ústřednou.

Technická specifikace

Napájení ze sběrnice ústředny: 12 V (9 … 15 V)

Proudová spotřeba expandéru (všechny vstupy sepnuty): 25 mA
Důležité: K proudové spotřebě samotného expandéru je nutno připočítat spotřebu zařízení připojených +U GND výstupy !

Max. přípustné zatížení jednoho +U GND výstupu: 100 mA

Max. přípustné zatížení všech +U GND výstupů: 4 x 100 mA

Rozměry: 102 x 66 x 20 mm

Klasifikace bezpečnosti: stupeň 2 dle ČSN EN 50131-1, ČSN EN 50131-3

Prostředí dle: ČSN EN 50131-1 II. vnitřní všeobecné

Rozsah pracovních teplot: -10 °C až +40 °C

Dále splňuje: ČSN EN 50130-4, ČSN EN 55022

Parametry

Mechanické provedení

• Šířka: 66 mm
• Výška: 102 mm
• Hloubka: 20 mm
• Min. provozní teplota: 10°C
• Max. provozní teplota: 40°C

Napájení

• Napajecí napětí: 12 V (9 … 15 V) ze sběrnice ústředny

Bezpečnost, provedení

• Prostředí: ČSN EN 50131-1 II. vnitřní všeobecné

Technické parametry

• Proudová spotřeba expandéru (všechny vstupy sepnuty) : 25 mA
• Důležité: K proudové spotřebě samotného expandéru je nutno připočítat spotřebu zařízení připojených +U GND výstupy !
• Max. přípustné zatížení jednoho +U GND: výstupu 100 mA
• Max. přípustné zatížení všech +U GND: výstupů 4 x 100 mA
• Klasifikace bezpečnosti: stupeň 2 dle ČSN EN 50131-1, ČSN EN 50131-3
• Dále splňuje: ČSN EN 50130-4, ČSN EN 55022
